Most Popular Models are |
|
FREE: Punch and Die Starter Box-8 Sets:
|
PUNCH | |
---|---|
RATED TONNAGE | 40 Ton |
MAX CAPACITY | 1 inch dia. in 1/2 inch mild steel |
STROKE | 1-5/8 inch |
THROAT DEPTH | 7 inch |
WORK HEIGHT | 34-1/2inch |
FLAT BAR SHEAR | |
Max. Capacity (in.) |
1/4 x 8 3/8 x 6 1/2 x 4 |
Work Height (in.) | 34-3/4 |
ANGLE SHEAR | |
Max. Capacity (in.) | 3 x 3 x 1/4 |
Work Height (in.) | 40 |
OPEN STATION | |
Throat Depth (in.) | 10-1/2 |
Work Height (in.) | 34-1/2 |
GENERAL SPECIFICATIONS | |
Standard Motor | 2 HP |
Product Dimensions (.in) | 36-1/8 x 40 x 53 |
Weight (lbs.) | 1,720 |

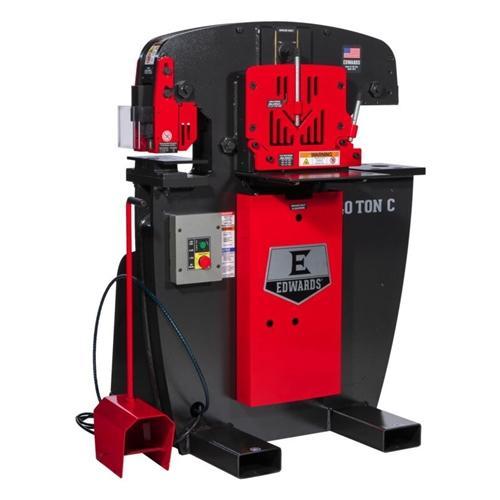

40 Ton Edwards Iron Workers | |
---|---|
IW40C-1P120 | NEW - 40 Ton Ironworker C 1 Phase, 115 Vol Built to order; approx. 2 week lead time |
Accessories | ||
---|---|---|
AC1023-2 | STANDARD PUNCH ASSEMBLY | |
AC1024 | OVERSIZED PUNCH ASSEMBLY | |
AC1055 | 241 PUNCH ASSEMBLY | |
AC0125-1 | ANGLE NOTCHER | |
AC1013 | COPER NOTCHER | |
AC0925 | PIPE NOTCHER HOUSING | |
AC0925T | TURRET PIPE NOTCHER HOUSING | |
AC1075 | MULTI-SHEAR | |
AC1074 | ROD SHEAR | |
AC1033 | 7" BRAKE WITH 4-WAY DIE | |
AC1034 | 8" BRAKE WITH 4-WAY DIE | |
AC0900 | GAUGING TABLE KIT | |
AC0903 | HEAVY DUTY GAUGING TABLE KIT | |
AC0905 | HEAVY DUTY GAUGING TABLE KIT FOR OVERSIZE PUNCH ASSEMBLY | |
AC1914-3 | STRIPPER REDUCING PLATE | |
AC1099 | URETHANE STRIPPER | |
AC1001 | QUICK CHANGE PUNCH ASSEMBLY | |
AC1010 | 48" AUTO CUT | |
AC1009 | 48" BACK GAUGE | |
PR135 | PRESS BRAKE BACK GAUGE | |
PD1000 | PUNCH & DIE STARTER SET | |
AC1000 | ACCESSORY LED LIGHT | |
AC1017 | FABRICATOR'S PROTRACTOR | |
AC1910 | FENCE GUIDES, SHORT 12", STANDARD HANDLES | |
AC1911 | FENCE GUIDES, LONG 18", STANDARD HANDLES | |
AC1912 | FENCE GUIDES, SHORT 12", HANDLES FOR HEAVY DUTY TABLE | |
AC1913 | FENCE GUIDES, LONG 18", HANDLES FOR HEAVY DUTY TABLE | |

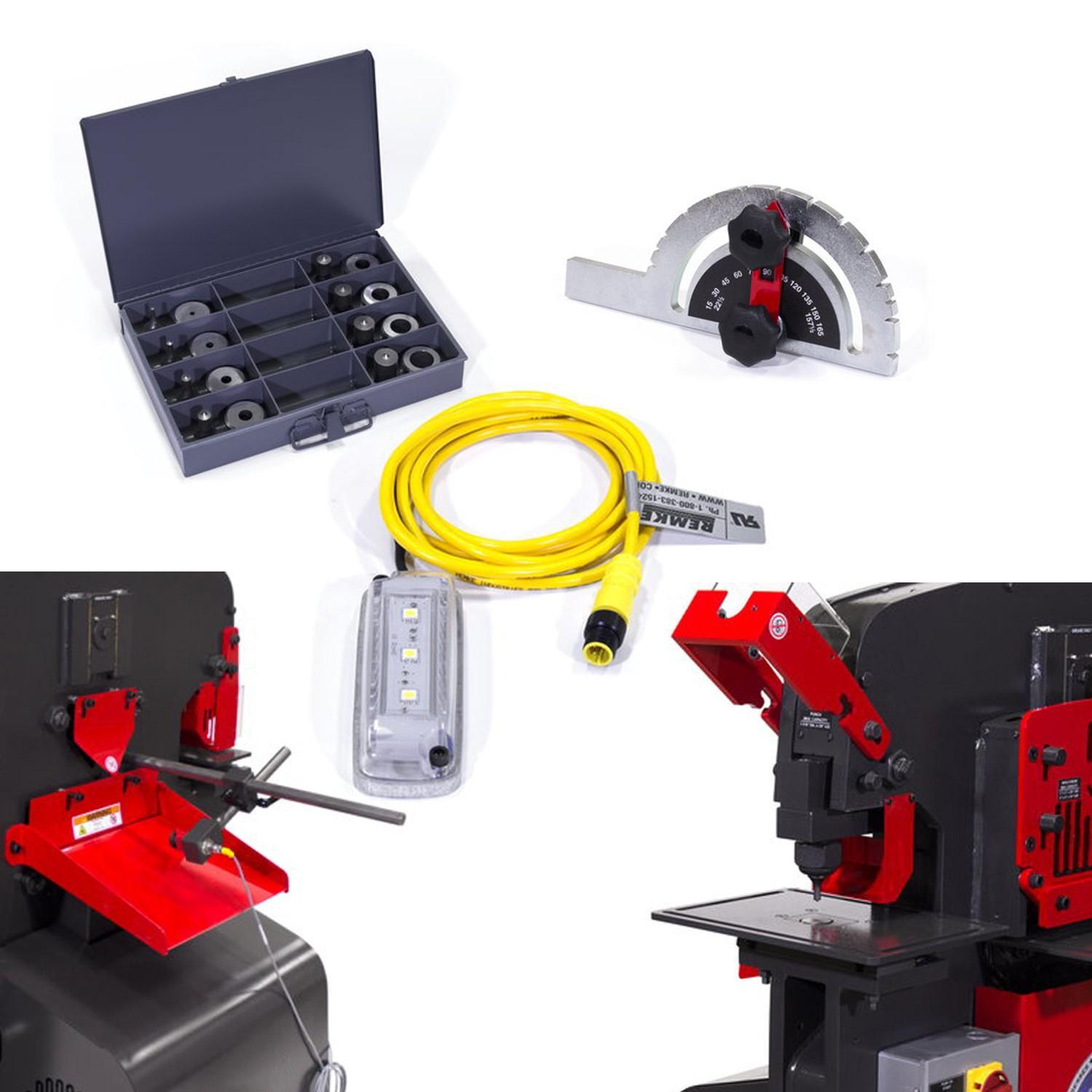

AC2000 |
PRODUCTIVITY PACKS
|
![]() |
Please Call 800-458-3687 To Place an Order for items listed Below! Special Order Items! Delivers usually Ground UPS in 1 Week |
||
Standard Round Punch and Die Set | |
---|---|
PD1 | 1 inch Round Punch and Die Set |
PD1-1/16 | 1-1/16 inch Round Punch and Die Set |
PD1-1/32 | 1-1/32 inch Round Punch and Die Set |
PD1-1/8 | 1-1/8 inch Round Punch and Die Set |
PD1/2 | 1/2 inch Round Punch and Die Set |
PD1/4 | 1/4 inch Round Punch and Die Set |
PD1/8 | 1/8 inch Round Punch and Die Set |
PD11/16 | 11/16 inch Round Punch and Die Set |
PD11/32 | 11/32 inch Round Punch and Die Set |
PD13/16 | 13/16 inch Round Punch and Die Set |
PD13/32 | 13/32 inch Round Punch and Die Set |
PD15/16 | 15/16 inch Round Punch and Die Set |
PD15/32 | 15/32 inch Round Punch and Die Set |
PD17/32 | 17/32 inch Round Punch and Die Set |
PD19/32 | 19/32 inch Round Punch and Die Set |
PD21/32 | 21/32 inch Round Punch and Die Set |
PD23/32 | 23/32 inch Round Punch and Die Set |
PD25/32 | 25/32 inch Round Punch and Die Set |
PD27/32 | 27/32 inch Round Punch and Die Set |
PD29/32 | 29/32 inch Round Punch and Die Set |
PD3/16 | 3/16 inch Round Punch and Die Set |
PD3/4 | 3/4 inch Round Punch and Die Set |
PD3/8 | 3/8 inch Round Punch and Die Set |
PD31/32 | 31/32 inch Round Punch and Die Set |
PD5/16 | 5/16 inch Round Punch and Die Set |
PD5/32 | 5/32 inch Round Punch and Die Set |
PD5/8 | 5/8 inch Round Punch and Die Set |
PD7/16 | 7/16 inch Round Punch and Die Set |
PD7/32 | 7/32 inch Round Punch and Die Set |
PD7/8 | 7/8 inch Round Punch and Die Set |
PD9/16 | 9/16 inch Round Punch and Die Set |
PD9/32 | 9/32 inch Round Punch and Die Set |
Standard Hex Punch and Die Set | |
PDH1/2 | 1/2 inch Hex Punch and Die Set with Key-Way |
PDH11/16 | 11/16 inch Hex Punch and Die Set with Key-Way |
PDH15/32 | 15/32 inch Hex Punch and Die Set with Key-Way |
PDH17/32 | 17/32 inch Hex Punch and Die Set with Key-Way |
PDH19/32 | 19/32 inch Hes Punch and Die Set with Key-Way |
PDH23/32 | 23/32 inch Hex Punch and Die Set with Key-Way |
PDH25/32 | 25/32 inch Hex Punch and Die Set with Key-Way |
PDH3/4 | 3/4 inch Hex Punch and Die Set with Key-Way |
PDH3/8 | 3/8 inch Hex Punch and Die Set with Key-Way |
PDH5/8 | 5/8 inch Hex Punch and Die Set with Key-Way |
PDH7/16 | 7/16 inch Hex Punch and Die Set with Key-Way |
PDH9/16 | 9/16 inch Hex Punch and Die Set with Key-Way |
Standard Metric Punch and Die Set | |
PDM10 | 10mm Metric Punch and Die Set |
PDM11 | 11mm Metric Punch and Die Set |
PDM12 | 12mm Metric Punch and Die Set |
PDM13 | 13mm Metric Punch and Die Set |
PDM14 | 14mm Metric Punch and Die Set |
PDM15 | 15mm Metric Punch and Die Set |
PDM16 | 16mm Metric Punch and Die Set |
PDM16.5 | 16.50mm Metric Punch and Die Set |
PDM17 | 17mm Metric Punch and Die Set |
PDM18 | 18mm Metric Punch and Die Set |
PDM19 | 19mm Metric Punch and Die Set |
PDM20 | 20mm Metric Punch and Die Set |
PDM20.5 | 20.50mm Metric Punch and Die Set |
PDM21 | 21mm Metric Punch and Die Set |
PDM21.5 | 21.50mm Metric Punch and Die Set |
PDM22 | 22mm Metric Punch and Die Set |
PDM23 | 23mm Metric Punch and Die Set |
PDM24 | 24mm Metric Punch and Die Set |
PDM24.5 | 24.50mm Metric Punch and Die Set |
PDM25 | 25mm Metric Punch and Die Set |
PDM26 | 26mm Metric Punch and Die Set |
PDM4 | 4mm Metric Punch and Die Set |
PDM5 | 5mm Metric Punch and Die Set |
PDM6 | 6mm Metric Punch and Die Set |
PDM7 | 7mm Metric Punch and Die Set |
PDM8 | 8mm Metric Punch and Die Set |
PDM9 | 9mm Metric Punch and Die Set |
Standard Oblong Punch and Die Set | |
PDOB1/2X1 | 1/2x1 Oblong Punch and Die Set with Key-Way |
PDOB1/2X3/4 | 1/2x3/4 Oblong Punch and Die Set with Key-Way |
PDOB1/4X1 | 1/4x1 Oblong Punch and Die Set with Key-Way |
PDOB1/4X1/2 | 1/4x1/2 Oblong Punch and Die Set with Key-Way |
PDOB1/4X3/4 | 1/4x3/4 Oblong Punch and Die Set with Key-Way |
PDOB11/16X1 | 11/16x1 Oblong Punch and Die Set with Key-Way |
PDOB11/16X11/1 | 11/16x1 1/16 Oblong Punch and Die Set with Key-Way |
PDOB11/32X1 | 11/32x1 Oblong Punch and Die Set with Key-Way |
PDOB13/16X1 | 13/16x1 Oblong Punch and Die Set with Key-Way |
PDOB13/16X11/1 | 13/16x1 1/16 Oblong Punch and Die Set with Key-Way |
PDOB13/32X1 | 13/32x1 Oblong Punch and Die Set with Key-Way |
PDOB13/32X13/16 | 13/32x13/16 Oblong Punch and Die Set with Key-Way |
PDOB17/32X1 | 17/32x1 Oblong Punch and Die Set with Key-Way |
PDOB3/16X1 | 3/16x1 Oblong Punch and Die Set with Key-Way |
PDOB3/16X3/4 | 3/16x3/4 Oblong Punch and Die Set with Key-Way |
PDOB3/4X1 | 3/4x1 Oblong Punch and Die Set with Key-Way |
PDOB3/8X1 | 3/8x1 Oblong Punch and Die Set with Key-Way |
PDOB3/8X11/16 | 3/8x1 1/16 Oblong Punch and Die Set with Key-Way |
PDOB3/8X3/4 | 3/8x3/4 Oblong Punch and Die Set with Key-Way |
PDOB5/16X1 | 5/16x1 Oblong Punch and Die Set with Key-Way |
PDOB5/16X11/16 | 5/16x1 1/16 Oblong Punch and Die Set with Key-Way |
PDOB5/16X3/4 | 5/16x3/4 Oblong Punch and Die Set with Key-Way |
PDOB5/8X1 | 5/8x1 Oblong Punch and Die Set with Key-Way |
PDOB7/16X1 | 7/16x1 Oblong Punch and Die Set with Key-Way |
PDOB7/16X3/4 | 7/16x3/4 Oblong Punch and Die Set with Key-Way |
PDOB9/16X1 | 9/16x1 Oblong Punch and Die Set with Key-Way |
PDOB9/16X11/16 | 9/16x1 1/16 Oblong Punch and Die Set with Key-Way |
PDOB9/16X3/4 | 9/16x3/4 Oblong Punch and Die Set with Key-Way |
PDOB9/32X1 | 9/32x1 Oblong Punch and Die Set with Key-Way |
PDOB9/32X9/16 | 9/32x9/16 Oblong Punch and Die Set with Key-Way |
Oversized Round Punch and Die Set | |
PDOS1 | 1 inch Oversize Round Punch and Die Set |
PDOS1-1/16 | 1-1/16 inch Oversize Round Punch and Die Set |
PDOS1-1/2 | 1-1/2 inch Oversize Round Punch and Die Set |
PDOS1-1/32 | 1-1/32 inch Oversize Round Punch and Die Set |
PDOS1-1/4 | 1-1/4 inch Oversize Round Punch and Die Set |
PDOS1-1/8 | 1-1/8 inch Oversize Round Punch and Die Set |
PDOS1-11/32 | 1-11/32 inch Oversize Round Punch and Die Set |
PDOS1-13/32 | 1-13/32 inch Oversize Round Punch and Die Set |
PDOS1-15/32 | 1-15/32 inch Oversize Round Punch and Die Set |
PDOS1-17/32 | 1-17/32 inch Oversize Round Punch and Die Set |
PDOS1-3/16 | 1-3/16 inch Oversize Round Punch and Die Set |
PDOS1-3/32 | 1-3/32 inch Oversize Round Punch and Die Set |
PDOS1-3/8 | 1-3/8 inch Oversize Round Punch and Die Set |
PDOS1-5/16 | 1-5/16 inch Oversize Round Punch and Die Set |
PDOS1-5/32 | 1-5/32 inch Oversize Round Punch and Die Set |
PDOS1-7/16 | 1-7/16 inch Oversize Round Punch and Die Set |
PDOS1-7/32 | 1-7/32 inch Oversize Round Punch and Die Set |
PDOS1-9/16 | 1-9/16 inch Oversize Round Punch and Die Set |
PDOS1-9/32 | 1-9/32 inch Oversize Round Punch and Die Set |
Standard Square Punch and Die Set | |
PDSQ1/2 | 1/2 inch Square Punch and Die Set with Key-Way |
PDSQ1/4 | 1/4 inch Square Punch and Die Set with Key-Way |
PDSQ11/16 | 11/16 inch Square Punch and Die Set with Key-Way |
PDSQ11/32 | 11/32 inch Square Punch and Die Set with Key-Way |
PDSQ13/16 | 13/16 inch Square Punch and Die Set with Key-Way and Coupling Nut |
PDSQ13/32 | 13/32 inch Square Punch and Die Set with Key-Way |
PDSQ15/32 | 15/32 inch Square Punch and Die Set with Key-Way |
PDSQ17/32 | 17/32 inch Square Punch and Die Set with Key-Way |
PDSQ19/32 | 19/32 inch Square Punch and Die Set with Key-Way |
PDSQ21/32 | 21/32 inch Square Punch and Die Set with Key-Way |
PDSQ23/32 | 23/32 inch Square Punch and Die Set with Key-Way |
PDSQ25/32 | 25/32 inch Square Punch and Die Set with Key-Way and Coupling Nut |
PDSQ3/4 | 3/4 inch Square Punch and Die Set with Key-Way |
PDSQ3/8 | 3/8 inch Square Punch and Die Set with Key-Way |
PDSQ5/16 | 5/16 inch Square Punch and Die Set with Key-Way |
PDSQ5/8 | 5/8 inch Square Punch and Die Set with Key-Way |
PDSQ7/16 | 7/16 inch Square Punch and Die Set with Key-Way |
PDSQ9/16 | 9/16 inch Square Punch and Die Set with Key-Way |
NOTES:
All punch and die sets are available in 1/32 inch increments and are All shaped punches are shipped with keyway and drill spots. Prices subject to change without notice. Custom Punch and Dies are available. |
Please Call 800-458-3687 To Place an Order for items listed Below! Special Order Items! Delivers usually Ground UPS in 1 Week |
||
Punches and Dies | |||||
---|---|---|---|---|---|
Standard ROUND | Oversize ROUND | Metric ROUND | |||
Punch | Die | Punch | Die | Punch | Die |
1/8 inch | 5/32 inch | 1 inch | 1-1/32 inch | 4mm | 4.8mm |
5/32 inch | 3/16 inch | 1-1/32 inch | 1-1/16 inch | 5mm | 5.8mm |
3/16 inch | 7/32 inch | 1-1/16 inch | 1-3/32 inch | 6mm | 6.8mm |
7/32 inch | 1/4 inch | 1-3/32 inch | 1-1/8 inch | 7mm | 7.8mm |
1/4 inch | 9/32 inch | 1-1/8 inch | 1-5/32 inch | 8mm | 8.8mm |
9/32 inch | 5/16 inch | 1-5/32 inch | 1-3/16 inch | 9mm | 9.8mm |
5/16 inch | 11/32 inch | 1-3/16 inch | 1-7/32 inch | 10mm | 10.8mm |
11/32 inch | 3/8 inch | 1-7/32 inch | 1-1/4 inch | 11mm | 11.8mm |
3/8 inch | 13/32 inch | 1-1/4 inch | 1-9/32 inch | 12mm | 12.8mm |
13/32 inch | 7/16 inch | 1-9/32 inch | 1-5/16 inch | 13mm | 13.8mm |
7/16 inch | 15/32 inch | 1-5/16 inch | 1-11/32 inch | 14mm | 14.8mm |
15/32 inch | 1/2 inch | 1-11/32 inch | 1-3/8 inch | 15mm | 15.8mm |
1/2 inch | 17/32 inch | 1-3/8 inch | 1-13/32 inch | 16mm | 16.8mm |
17/32 inch | 9/16 inch | 1-13/32 inch | 1-7/16 inch | 16.5mm | 17.3mm |
9/16 inch | 19/32 inch | 1-7/16 inch | 1-15/32 inch | 17mm | 17.8mm |
19/32 inch | 5/8 inch | 1-15/32 inch | 1-1/2 inch | 18mm | 18.8mm |
5/8 inch | 21/32 inch | 1-1/2 inch | 1-17/32 inch | 19mm | 19.8mm |
21/32 inch | 11/16 inch | 1-17/32 inch | 1-9/16 inch | 20mm | 20.8mm |
11/16 inch | 23/32 inch | 1-9/16 inch | 1-19/32 inch | 20.50mm | 21.3mm |
23/32 inch | 3/4 inch | Standard OBLONG | 21mm | 21.8mm | |
3/4 inch | 25/32 inch | Punch | Die | 22mm | 22.8mm |
25/32 inch | 13/16 inch | 1/4x1/2 inch | 9/32x17/32 in | 23mm | 23.8mm |
13/16 inch | 27/32 inch | 9/32x9/16 inch | 5/16x19/32 in | 24mm | 24.8mm |
27/32 inch | 7/8 inch | 3/16x3/4 inch | 7/32x25/32 in | 24.50mm | 25.3mm |
7/8 inch | 29/32 inch | 1/4x3/4 inch | 9/32x25/32 in | 25mm | 25.8mm |
29/32 inch | 15/16 inch | 5/16x3/4 inch | 11/32x25/32 in | 26mm | 26.8mm |
15/16 inch | 31-32 inch | 7/16x3/4 inch | 15/32x25/32 in | Standard SQUARE | |
31/32 inch | 1 inch | 9/16x3/4 inch | 19/32x25/32 in | Punch | Die |
1 inch | 1-1/32 inch | 3/8x3/4 inch | 13/32x25/32 in | 1/4 inch | 9/32 inch |
1-1/32 inch | 1-1/16 inch | 1/2x3/4 inch | 13/32x25/32 in | 5/16 inch | 11/32 inch |
1-1/16 inch | 1-3/32 inch | 13/32x13/16 inch | 7/16x27/32 in | 11/32 inch | 3/8 inch |
Standard HEX | 3/16x1 inch | 7/32x1-1-3/32 in | 3/8 inch | 13/32 inch | |
Punch | Die | 1/4x1 inch | 9/32x1-1-3/32 in | 13/32 inch | 7/16 inch |
3/8 inch | 13/32 inch | 9/32x1 inch | 5/16x1-1-3/32 in | 7/16 inch | 15/32 inch |
7/16 inch | 15/32 inch | 5/16x1 inch | 11/32x1-1-3/32 in | 15/32 inch | 1/2 inch |
15/32 inch | 1/2 inch | 11/32x1 inch | 3/8x1-1-3/32 in | 1/2 inch | 17/32 inch |
1/2 inch | 17/32 inch | 3/8x1 inch | 13/32x1-1-3/32 in | 17/32 inch | 9/16 inch |
17/32 inch | 9/16 inch | 13/32x1 inch | 7/16x1-1-3/32 in | 9/16 inch | 19/32 inch |
9/16 inch | 19/32 inch | 7/16x1 inch | 15/32x1-1-3/32 in | 19/32 inch | 5/8 inch |
19/32 inch | 5/8 inch | 1/2x1 inch | 17/32x1-1-3/32 in | 5/8 inch | 21/32 inch |
5/8 inch | 21/32 inch | 17/32x1 inch | 9/16x1-1-3/32 in | 21/32 inch | 11/16 inch |
11/16 inch | 23/32 inch | 9/16x1 inch | 19/32x1-1-3/32 in | 11/16 inch | 23/32 inch |
23/32 inch | 3/4 inch | 5/8x1 inch | 21/32x1-1-3/32 in | 12/32 inch | 3/4 inch |
3/4 inch | 25/32 inch | 11/16x1 inch | 23/32x1-1-3/32 in | 3/4 inch | 25/32 inch |
25/32 inch | 13/16 inch | 3/4x1 inch | 25/32x1-1-3/32 in | ** 25/32 inch | 16/16 inch |
13/16x1 inch | 27/32x1-1-3/32 in | ** 13/16 inch | 27/32 inch | ||
5/16x1-1/16 in | 11/32x1-1-3/32 in |
Part number 0222-02 Notched Coupling Nut Required |
|||
3/8x1-1/16 in | 13/32x1-1-3/32 in | ||||
9/16x1-1/16 in | 19/32x1-1-3/32 in | ||||
11/16x1-1/16 in | 23/32x1-1-3/32 in | ||||
13/16x1-1/16 in | 27/32x1-1-3/32 in |
Click On Any Picture Below for Larger View
CALL 800-458-3687 X1 FOR OUR BROTHER-IN-LAW PRICE ON THIS ITEM, ADD ANY EDW ACCESSORY GET 10% OFF
